Sky-Frame - безрамные раздвижные окна и двери
Проектируем и устанавливаем панорамное остекление Sky-Frame - без видимых рам, с долей стекла до 98% от площади проёма. Прямые, изогнутые, наклонные конструкции и распашные двери на швейцарской фурнитуре - для домов, где граница между интерьером и улицей должна быть незаметной.
Что вы получите с безрамным остеклением Sky-Frame
Речь не про конструкцию в проёме - а про то, как изменится ощущение пространства в доме
Вид становится частью интерьера
Без рам и стоек пейзаж за окном воспринимается как продолжение комнаты, а не отдельная картина в раме.
Больше естественного света
Доля стекла до 98% площади проёма даёт заметно больше дневного света, чем у типовых раздвижных систем.
Терраса становится частью дома
Полотна, утопленные в пол и потолок, полностью открывают проём - граница между улицей и комнатой исчезает физически.
Объект выделяется среди соседей
Швейцарская система с индивидуальным проектированием - визуальное решение, которое не встретишь в типовой застройке.
Три технологии профиля - Sky-Frame 1, 2 и 3
Технология определяет теплоизоляцию и толщину стеклопакета - выбирается под климатическую задачу и назначение проёма, независимо от выбранной системы
| Параметр | Sky-Frame 1 | Sky-Frame 2 | Sky-Frame 3 |
|---|---|---|---|
| Тип остекления | Одинарное стекло, без теплоизоляции | Двухкамерный стеклопакет | Трёхкамерный стеклопакет |
| Толщина заполнения | 12 мм | 30 мм | 54 мм |
| Теплоизоляция Uw | не нормируется | от 1,15 до 1,36 Вт/м²К | от 0,66 до 0,87 Вт/м²К |
| Максимальный размер полотна | 3,2 × 4 м | 2,3 × 4 м | 2,3 × 4 м |
| Шумоизоляция | - | до 37 дБ | до 44 дБ |
| Сертификация | - | - | MINERGIE Modul |
| Область применения | Неотапливаемые пространства, летние террасы | Основное жилое остекление | Энергоэффективные дома, холодный климат |

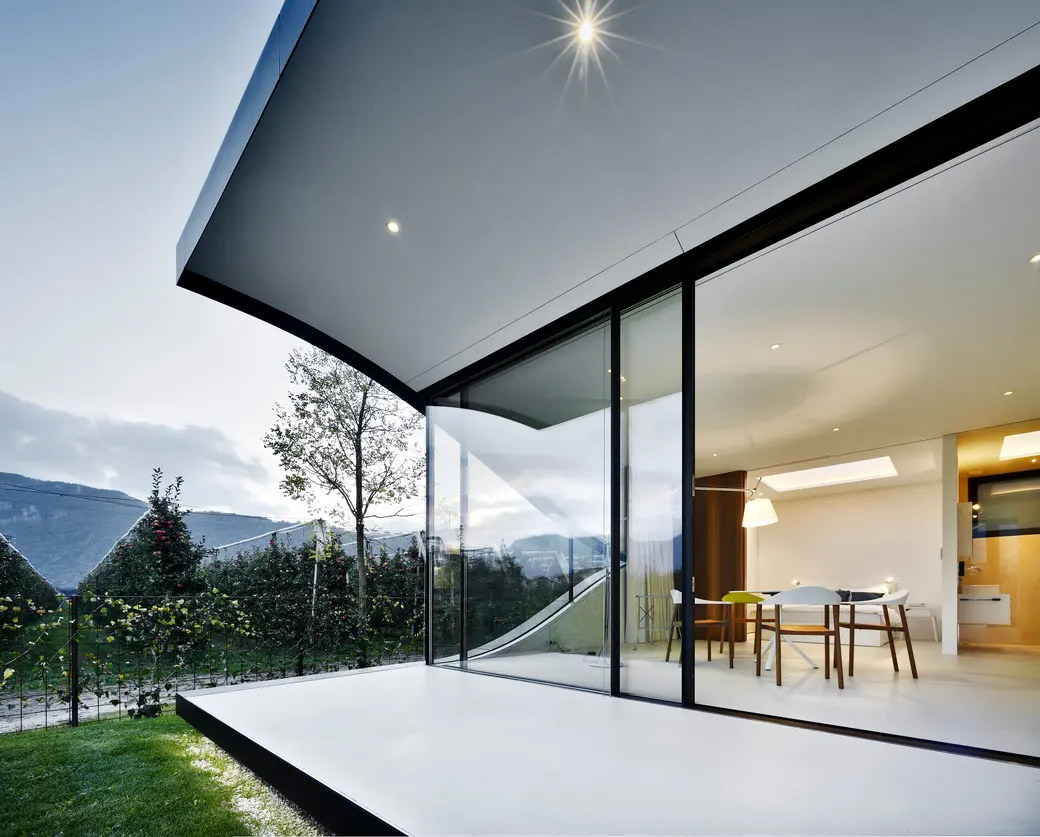

Track system - видимый или скрытый переход в полу
Помимо технологии остекления, Sky-Frame предлагает выбор типа направляющих - это влияет на то, насколько заметен переход между полом внутри и снаружи, когда конструкция закрыта.
Каталог систем Sky-Frame
Четыре системы под разные архитектурные задачи - от классических прямых раздвижных стен до изогнутых и распашных конструкций

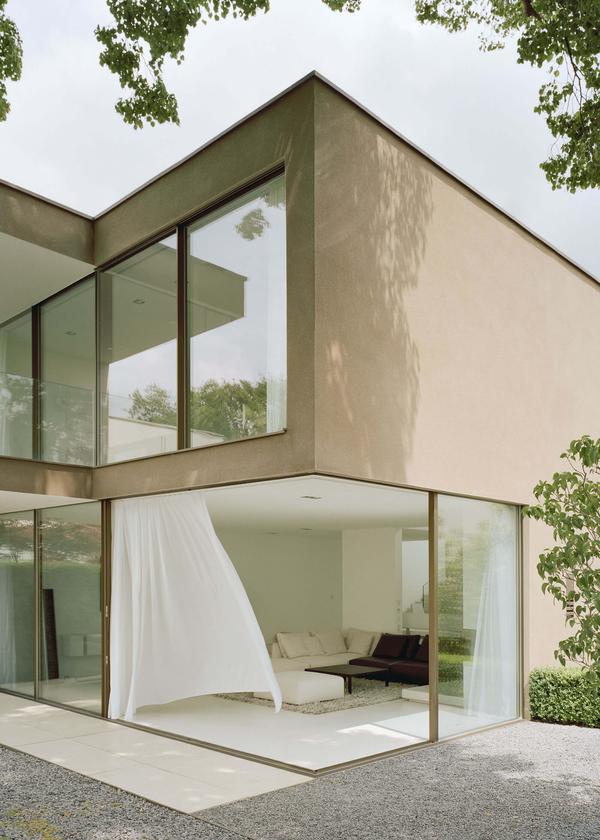

Sky-Frame Classic
Базовая и самая универсальная система - прямоугольный минималистичный профиль. Направляющие устанавливаются в один уровень с полом и потолком, дренаж скрыт под покрытием террасы.
- боковое, центральное открывание или с угловым проёмом;
- полотна до 3,2 × 4 м (Sky-Frame 1) или 2,3 × 4 м (SF2/SF3);
- рельсы утоплены в пол - без порога;
- подходит для фасадов, террас и внутренних перегородок.

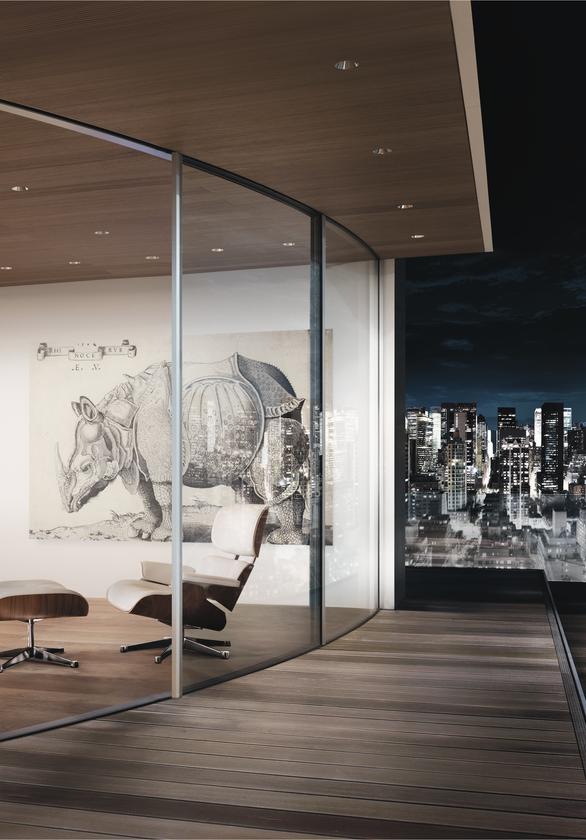

Sky-Frame Arc
Радиусное остекление для криволинейных фасадов - панели изгибаются по заданному радиусу с электроприводом для плавного хода.
- радиус изгиба от 2,5 до 10 м (зависит от типа полотна);
- двух- и трёхрельсовые конфигурации;
- подвижные секции до 2,0 × 3,1 м;
- автоматический привод для плавного скольжения по кривой.

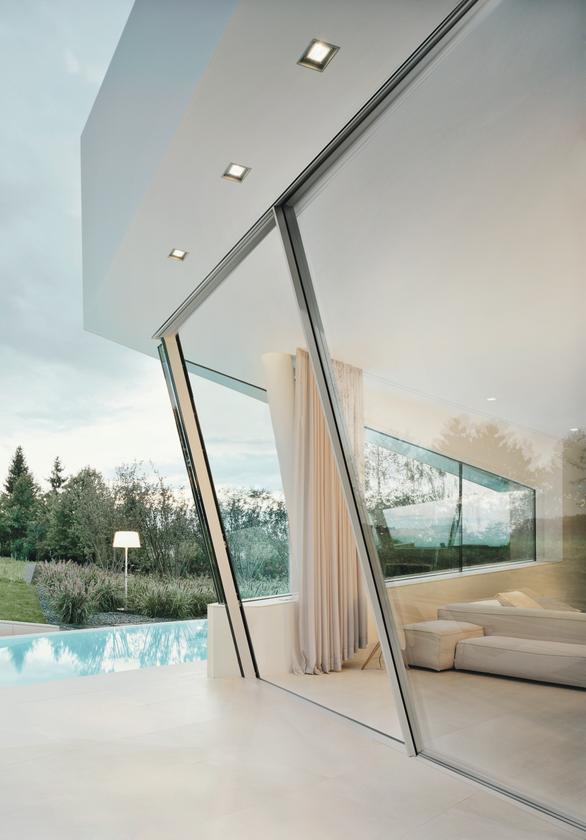

Sky-Frame Slope
Система для скошенных и наклонных плоскостей - для сложной архитектуры, где стекло устанавливается под углом, а не строго вертикально.
- рассчитана на вертикальные и горизонтальные нагрузки одновременно;
- дренаж соответствует нормам защиты от косого дождя;
- подходит для мансардных проёмов и архитектурных скосов;
- сохраняет плавность хода даже на наклонных направляющих.

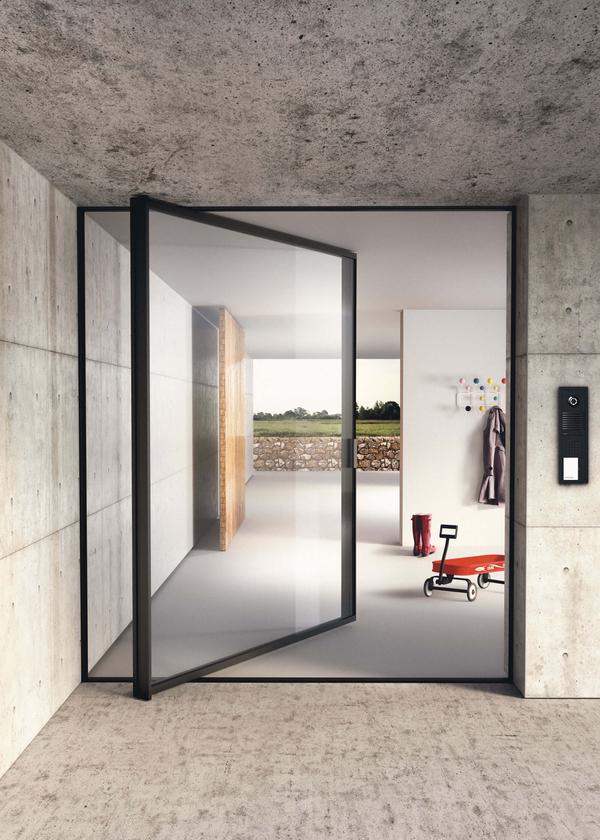

Sky-Frame Pivot
Стеклянная дверь на смещённой поворотной оси - крупное полотно открывается одним лёгким толчком благодаря точной балансировке.
- полотно до 2,5 × 4,5 м, вес до 450 кг;
- электромеханический многоточечный замок;
- версия Pivot Hurricane - сертификат HVHZ для ураганных зон;
- Pivot Hurricane выдерживает ветровую нагрузку до 3,1 кН/м².
Опции и комплектация Sky-Frame
Каждую систему можно доукомплектовать дополнительными функциями - без потери минималистичного профиля
Для каких объектов подходит Sky-Frame
Безрамное остекление Sky-Frame используют там, где минимализм и панорамный вид - часть архитектурной концепции
Частные дома премиум-класса
Классическая раздвижная стена Sky-Frame Classic для гостиных, кухонь и выхода на террасу.
Архитектурные объекты сложной формы
Arc и Slope для криволинейных фасадов, мансардных скосов и нестандартной геометрии здания.
Представительские входные группы
Pivot - эффектная стеклянная дверь на смещённой оси для входа в дом, офис или шоурум.
Прибрежные и ветровые зоны
Pivot Hurricane и опция Hurricane для объектов в регионах с экстремальной ветровой нагрузкой.
Сложная геометрия фасада или нестандартный проём?
Sky-Frame проектируется индивидуально под архитектуру объекта. Отправьте параметры проёма - подскажем, какая система и технология профиля подойдут.
Почему Sky-Frame выбирают вместо типовых раздвижных систем
Отличие не в бренде на профиле, а в инженерном подходе к минимализму и индивидуальному проектированию
Стена гостиной полностью открывается на террасу
Заказчик хотел убрать визуальную границу между гостиной и террасой без потери теплоизоляции зимой. Решение - Sky-Frame Classic на технологии Sky-Frame 3 с опцией Drive для крупных полотен.
Изогнутый фасад без визуальных швов
Архитектурный проект предполагал плавную кривую фасада без плоских сегментов. Использовали Sky-Frame Arc с электроприводом - радиус подобран под конкретную кривизну здания.
Входная группа как визитная карточка компании
Требовалась эффектная стеклянная дверь без рамы, которая легко открывается вручную несмотря на большой размер. Установили Sky-Frame Pivot с точной балансировкой полотна.
Сравнение систем Sky-Frame по задачам
Таблица помогает быстро определить, какая геометрия остекления нужна вашему проекту
| Система | Тип конструкции | Максимальные параметры | Для чего |
|---|---|---|---|
| Classic | Прямая раздвижная стена | до 3,2 × 4 м (SF1) | Универсальное панорамное остекление фасада и террасы |
| Arc | Изогнутая раздвижная стена | радиус от 2,5 до 10 м | Криволинейные фасады, эркеры, ротонды |
| Slope | Наклонное остекление | под индивидуальный угол | Мансардные скосы, сложная архитектурная геометрия |
| Pivot | Распашная дверь на смещённой оси | до 2,5 × 4,5 м, вес до 450 кг | Представительские входные группы |
| Pivot Hurricane | Усиленная распашная дверь | до 1,7 × 3,2 м, ветер до 3,1 кН/м² | Прибрежные и ураганоопасные регионы |
Что влияет на стоимость Sky-Frame
Безрамное остекление Sky-Frame - премиальный сегмент, и цена складывается из нескольких факторов, а не только площади проёма.
- система - Classic дешевле Arc, Slope и Pivot из-за сложности геометрии последних;
- технология профиля - Sky-Frame 3 с тройным стеклопакетом дороже Sky-Frame 1 и 2;
- размер и вес полотен - крупноформатные панели требуют усиленной фурнитуры;
- дополнительные опции - электропривод, Guard, Gun, Switch увеличивают смету;
- индивидуальный радиус или угол наклона для Arc и Slope;
- сложность монтажного узла и состояние проёма;
- покраска профиля в индивидуальный цвет (опция Color).
Как проходит проект Sky-Frame
Индивидуальное проектирование под конкретный объект - от первого расчёта до сдачи конструкции
Консультация и выбор системы
Обсуждаем архитектуру объекта, геометрию проёма и требования к теплоизоляции.
Платный выезд на замер
Инженер оценивает проём, несущие конструкции и точки крепления направляющих.
Проектирование и расчёт
Готовим чертежи узлов, подбираем технологию профиля, опции и фиксируем смету.
Производство в Швейцарии
Конструкция изготавливается под индивидуальные размеры и параметры вашего проекта.
Монтаж на объекте
Устанавливаем направляющие, полотна и фурнитуру, проверяем плавность хода и герметичность.
Сдача и гарантия
Проверяем работу электропривода и опций, передаём объект с гарантией на конструкцию и монтаж.
Гарантии на конструкции Sky-Frame
Отвечаем за корректную установку швейцарской системы - от точности монтажного узла до работы электропривода и фурнитуры.
Гарантия производителя
Официальная гарантия Sky-Frame на конструкцию, стеклопакет и фурнитуру.
Гарантия на монтаж
Отвечаем за узел примыкания, герметичность и плавность хода после установки.
Гарантия на электропривод
Проверяем работу привода и датчиков при опции Drive на всём сроке эксплуатации.
Сервисное обслуживание
После гарантийного срока доступны платная регулировка и обслуживание фурнитуры.
Частые вопросы о Sky-Frame
Отвечаем на вопросы, которые чаще всего задают перед заказом безрамного остекления
Спроектируем безрамное остекление Sky-Frame для вашего объекта
Поможем выбрать систему, технологию профиля и комплектацию, подготовим индивидуальный расчёт под архитектуру проекта. Производство и монтаж крупноформатных конструкций занимают время - планировать проект лучше на этапе проектирования дома.
